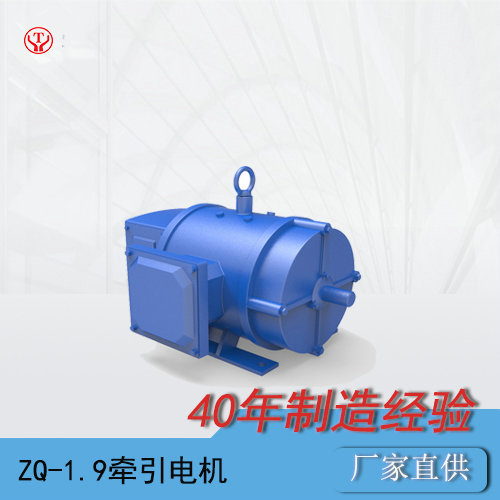

湘潭直流牵引电机/ZQ-1.9矿用直流牵引电机

湘潭直流牵引电机/ZQ-1.9矿用直流牵引电机

 湘潭直流牵引电机/ZQ-1.9矿用直流牵引电机优势

一、40年经验的技术团队

国内老牌湘潭电机厂技术团队、自主研发,个性设计,确保电机工艺和质量。

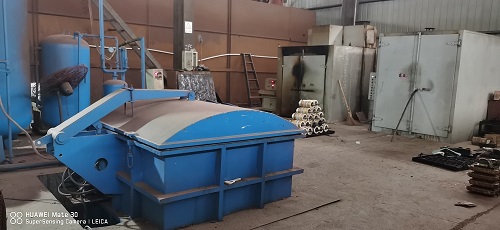

二、真空浸漆设备及工艺
采用真空浸漆设备,二次以上浸漆工艺,确保ZBQ系列直流电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.5倍以上;

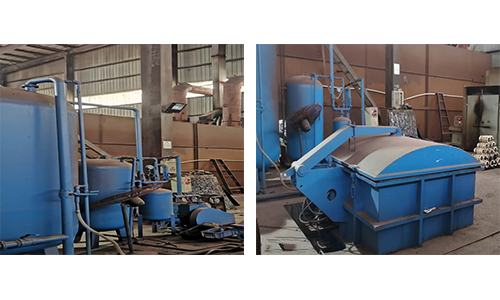

真空浸漆设备

三、国内先进的烘干设备及工艺
采用先进的烘干设备及烘干工艺,预烘、烘干、保温、准备的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;



35f7d066e3cd9477bba00e088fa87d0 (2) - 副本.jpg

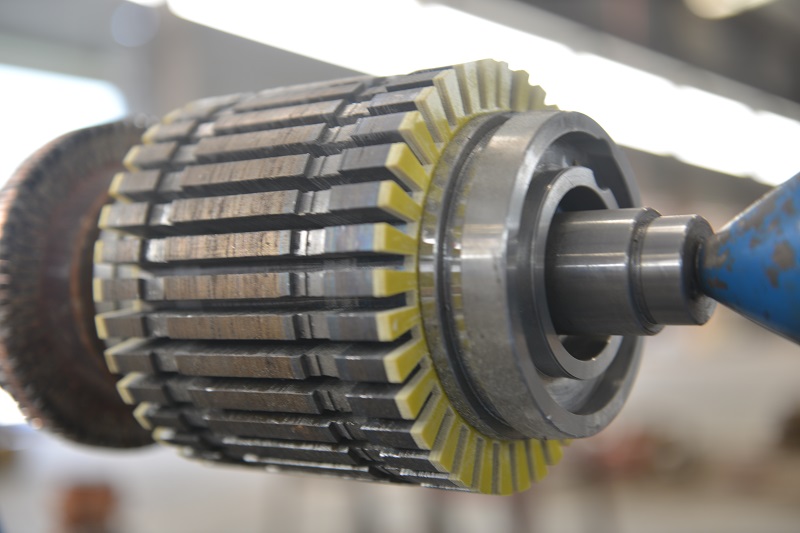

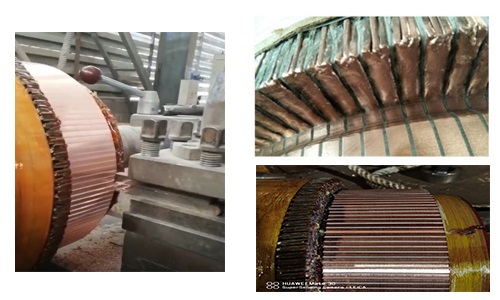

四、电机电枢采用特殊工艺,提高电机使用率,更适应恶劣工矿
很多司机图省事违规操作经常烧电机,我们的电机工艺采用铜本体融化焊接,解决了锡焊不耐温升的问题,大大提高了电机寿命,延长3倍以上。
电机换向器表面采用精密加工,确保碳刷和换向器的接触良好,提高碳刷和电机使用寿命。(碳刷磨损产生的导电粉尘引起电机整机绝缘下降,换向片打火及损坏)

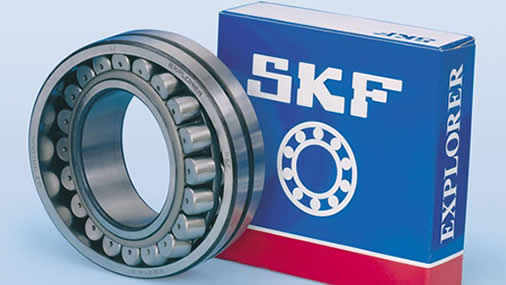

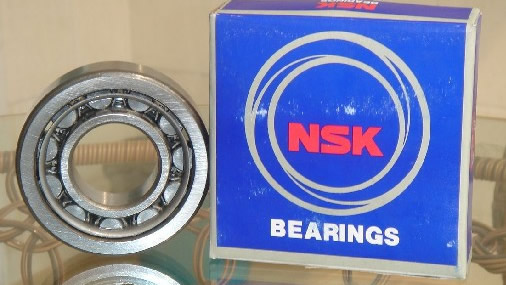

五、ZQ全系列使用高质量或者进口轴承
ZQ系列直流电机使用高质量或者进口轴承,确保电机低噪音,低震动,高精度,效率高,长寿命和少维护;



六、ZQ全系列使用矽(硅)钢片
ZQ系列直流电机均采用宝钢/武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;



七、ZQ全系列使用F级及H级绝缘材料,高压绝缘无短板

ZQ系列直流电机采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

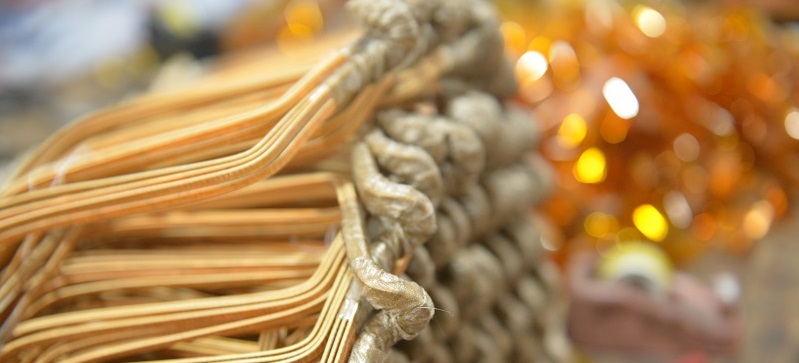

电枢绕组 (1).JPG

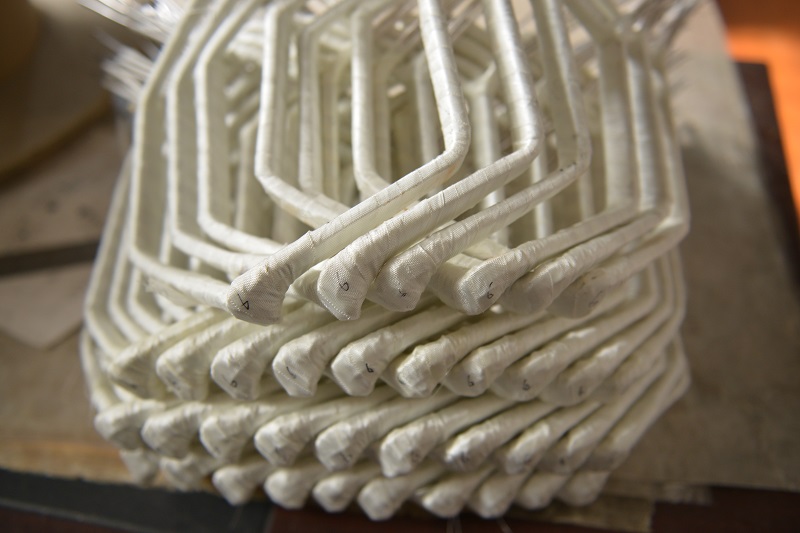

八、ZQ全系列电机使用

ZQ系列直流电机采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

电枢绕组 (7).JPG


主要用途及适用范围

1.1 主要用途

 ZQ-1.9矿用一般型直流牵引电动机系供CJ7/550、CJ10/550﹑CJ14/550型架线式矿用电机车之空气

压缩机作驱动电动用。

1.2  适用范围

电机应能在下列环境条件下正常运行:

a) 海拔不超过2000m;
b) 遮荫处空气最高温度不超过40℃,最低温度不低于-25℃;
c) 最湿月的月平均最大相对湿度不大于90%(同月的月平均最低温度不高于25℃);
d) 工作场所不允许有甲烷或煤尘等爆炸性气体混合物。

结构概述

机壳用15#无缝钢管及钢板焊接而成,机座上方有一吊攀,便于吊装;机座一侧有一出线盒,出线

盒通过螺栓紧固于机座上,出线盒内设有一带四个接线柱的接线板,外接电缆通过接线板上的接线柱引

入。电机两端端盖为铸铁件,前端盖两侧设有视察窗,通过视察窗可以检查换向器和电刷的工作情况及

更换电刷;出线盒与机座接合处及视察窗盖板下各有一橡胶垫,可防止水及灰尘侵入电机内。

电机具有两个主极与一个换向极,铁芯与线圈采用整体结构。

电机采用两个刷握,刷握固定在可以旋转的钢制刷架座上,便于调整中性位置。刷握采用恒力弹簧;

每个刷握装设有两块带尾电刷,电刷牌号为D308。

电机轴承用3号工业锂基润滑脂润滑,传动端用305滚珠轴承,换向器端用206滚珠轴承。

  矿山电机车ZQ-1.9气泵直流牵引电机参数





功率 1.9Kw
电压 550V
电流 4.45A
转速 1250r/min
最大电流 6.675A
最大转速 1400r/min
结构形式 卧式
工作制定额 S2-60MIN
励磁方式 串励
绝缘等级 F
冷却形式 IC40
重量 80KG




我们是矿用机车行业的动力供应商,并且与湘电重装,中国中车及山河智能等大型企业合作提供动力。
